THine Electronics的电源solution可以简单实现近年日趋复杂化的电源启动及切断定序，为降低客户的系统开发整体成本做出贡献。
Board(基板)上日趋复杂的电源定序

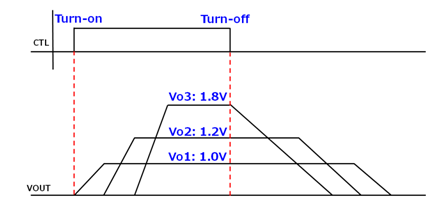

近几年，在各种不同的应用上被采用的FPGA, SoC, ASIC, MCU, DSP等LSI通常会要求1.0V, 1.2V, 1.8V等多个不同的电源电压。因此设计者会准备多个电源轨道，这些电源轨道启动/切断时的顺序就叫电源定序。电源定序的时机基本为从低电压的电源轨道开始向高电压的电源轨道按顺序启动，切断时则按高电压电源轨道到低电压电源轨道的顺序切断。
然而，并非全世界所有的LSI都通用这个规则，当然也会有相反的情况，根据每个不同的LSI会有不同的启动/切断顺序和时机。
普通的实现方法会造成成本的提高
电源启动的时机一般通过电源上装备的Power Good功能和ON/OFF(CTL)功能来实现。
Power Good功能是在输出功率达到设定的电压值时会出现标识的功能，与ON/OFF(CTL)功能组合起来就可以组成有多个电源的电源启动定序。另外采用跟踪功能(同时/比例/Off Set)的定序控制最近也并不少见。

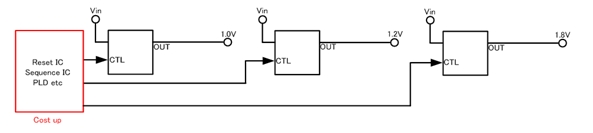

然而，LSI开始的定序要求中，渐渐出现了对电源切断时机都有要求的情况；这就需要追加专用的定序IC或重启IC来对应，也是造成成本上涨的一大原因。
使用装备了断开延迟功能的电源制品就可以低价组装切断定序

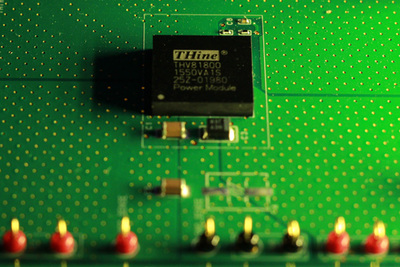

THine Electronics的电源制品的其中一例来说，THV81800就装备有断开延迟功能。

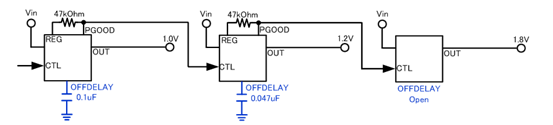

断开延迟功能是一种可以设定在ON/OFF(CTL)接线柱从High切换为Low之后到输出功率关闭的时间的功能。虽然是与ON/OFF(CTL) 接线柱连动使其关闭，但通过在断开延迟接口上接上电容器，就可以创造出到关闭为止的延迟时间。
通过使用具有这种功能的制品，就可以简化回路线、减少零件数和削减开发的周期。
